JIS日標法蘭標準尺寸表

2021-03-08 關注次數：

日標法蘭主要起到管道之間相互連接的作用，因?yàn)榫哂忻芊庑院?，安裝方便的優點，所以在化工石油等領域比較常見。按照連接方式分類板，板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭等。

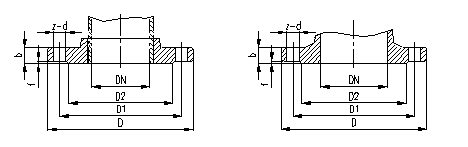

JIS法蘭（JIS B 2238、JIS B 2239）

JIS 5K 單位：mm

口徑 DN	適用的鋼管外徑	法蘭外徑D	法蘭各部分尺寸				螺栓孔			螺栓的螺紋尺寸
			b		f	直徑D2	中心圓直徑D1	數量z	直徑d
			灰鑄鐵以外	灰鑄鐵	f	直徑D2	中心圓直徑D1	數量z	直徑d
10	17.3	75	9	12	1	39	55	4	12	M10
15	21.7	80	9	12	1	44	60	4	12	M10
20	27.2	85	10	14	1	49	65	4	12	M10
25	34.0	95	10	14	1	59	75	4	12	M10
32	42.7	115	12	16	2	70	90	4	15	M12
40	48.6	120	12	16	2	75	95	4	15	M12
50	60.5	130	14	16	2	85	105	4	15	M12
65	76.3	155	14	18	2	110	130	4	15	M12
80	89.1	180	14	18	2	121	145	4	19	M16
100	114.3	200	16	20	2	141	165	8	19	M16
125	139.8	235	16	20	2	176	200	8	19	M16
150	165.2	265	18	22	2	206	230	8	19	M16
200	216.3	320	20	24	2	252	280	8	23	M20
250	267.4	385	22	26	2	317	345	12	23	M20
300	318.5	430	22	28	3	360	390	12	23	M20
350	355.6	480	24	30	3	403	435	12	25	M22
400	406.4	540	24	30	3	463	495	16	25	M22
450	457.2	605	24	30	3	523	555	16	25	M22
500	508.0	655	24	32	3	573	605	20	25	M22
600	609.6	770	26	32	3	680	715	20	27	M24

JIS 10K 單位：mm

口徑 DN	適用的鋼管外徑	法蘭外徑D	法蘭各部分尺寸				螺栓孔			螺栓的螺紋尺寸	薄型法蘭
			b		f	直徑D2	中心圓直徑D1	數量 z	直徑 d		灰鑄鐵	螺栓的孔徑	螺栓的尺寸
			灰鑄鐵以外	灰鑄鐵	f	直徑D2	中心圓直徑D1	數量 z	直徑 d		灰鑄鐵	螺栓的孔徑	螺栓的尺寸
10	17.3	90	12	14	1	46	65	4	15	M12	12	12	M10
15	21.7	95	12	16	1	51	70	4	15	M12	12	12	M10
20	27.2	100	14	18	1	56	75	4	15	M12	14	12	M10
25	34.0	125	14	18	1	67	90	4	19	M16	16	15	M12
32	42.7	135	16	20	2	76	100	4	19	M16	18	15	M12
40	48.6	140	16	20	2	81	105	4	19	M16	18	15	M12
50	60.5	155	16	20	2	96	120	4	19	M16	18	15	M12
65	76.3	175	18	22	2	116	140	4	19	M16	18	15	M12
80	89.1	185	18	22	2	126	150	8	19	M16	18	15	M12
100	114.3	210	18	24	2	151	175	8	19	M16	20	15	M12
125	139.8	250	20	24	2	182	210	8	23	M20	22	19	M16
150	165.2	280	22	26	2	212	240	8	23	M20	22	19	M16
200	216.3	330	22	26	2	262	290	12	23	M20	24	19	M16
250	267.4	400	24	30	2	324	355	12	25	M22	26	23	M20
300	318.5	445	24	32	3	368	400	16	25	M22	28	23	M20
350	355.6	490	26	34	3	413	445	16	25	M22	28	23	M20
400	406.4	560	28	36	3	475	510	16	27	M24	30	25	M22
450	457.2	620	30	38	3	530	565	20	27	M24	－	－	－
500	508.0	675	30	40	3	585	620	20	27	M24	－	－	－
600	609.6	795	32	44	3	690	730	24	33	M30	－	－	－
